1、該工程結構為鋼結構，防水等級為I 級，屋面為雙坡排水，防水大面采用雙層????? 1.5mm厚聚酯纖維內增強型多層合成PVC防水卷材，屋面為壓型鋼板屋面，卷材采用底層機械固定法施工，面層采用卷材焊接法施工。選用長度＞ 115 mm自攻自鉆反螺旋螺釘及其它配件，如金屬墊片、壓條等，細部需膠粘部位采用PVC防水專用膠粘劑。
　　　

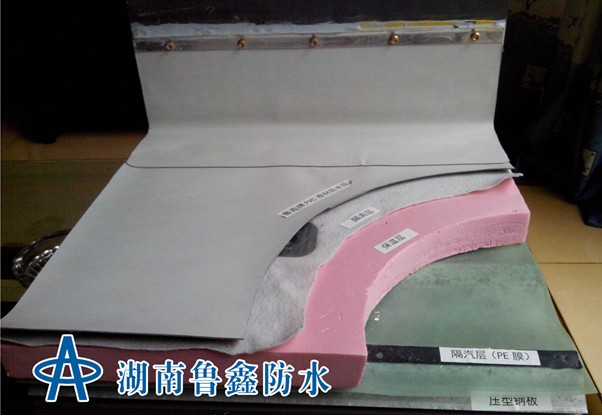

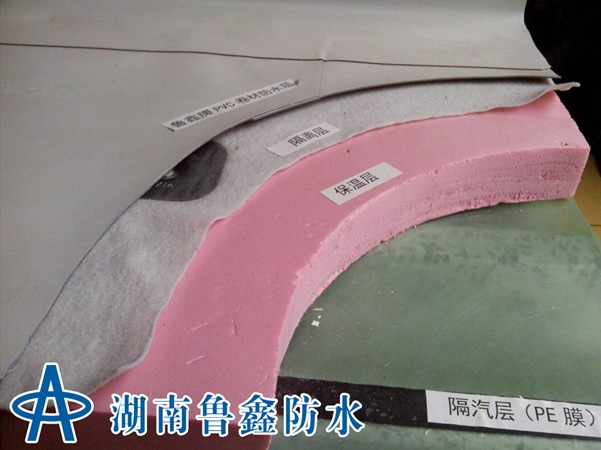

2、屋面的防水構造由上至下為：
　　　2.1??? 1.5mm 聚酯纖維內增強型多層合成PVC防水卷材（雙層）
　　　2.2??? 80g/㎡長絲土工布隔離層
　　　2.2　? 90mm擠塑保溫層
　　　3. 3??? 0.3mm厚PE膜隔汽層
　　　4.4　? 0.8mm 厚壓型鋼板
二、編制依據
　　　《屋面工程質量驗收規范》（GB50207－2002）
　　　《屋面工程技術規范》（GB50345－2004）
　　　《建筑結構荷載規范》（GB50009－2001）
　　　《工程圖紙》
三、施工現場組織構架圖

四、施工準備
1、材料準備
??? 1.1卷材防水層采用抗紫外線PVC卷材，其優點為：材質技術性能優異，施工操作方便。
　　??? 聚氯乙烯PVC卷材是一種以高檔聚氯乙烯（PVC）樹脂為主要原料，加入一定量的穩定劑、增塑劑、抗紫外線助劑等輔助材料，經過捏合、擠出、冷卻、分卷、包裝等工序制成的新型防水材料，具有優異的材質技術性能。
??????? a、拉伸強度高，伸長率好，熱處理尺寸變化率低。
　　??? b、采用熱風焊接，可焊性好，既使經數年風化，仍可焊接，焊縫牢固可靠。
　　??? c、淺顏色表面，反射陽光的照射，吸熱量少。
　　??? d、耐根系滲透，耐化學腐蝕，耐老化，特別是具有優異的耐侯性能。
??? 1.2固定件及螺釘
　　? 　根據現場條件及壓型板峰峰間距確定固定件間距，采用長度115 mm自攻自鉆反螺旋螺釘。
??? 1.3隔汽層選用厚度0.3 mm PE膜，其作用：a、當屋面有保溫層時，降低屋面結構產生冷凝的風險；b、在保證不透氣的情況下，可以抵御內部空氣壓力，降低總風載。

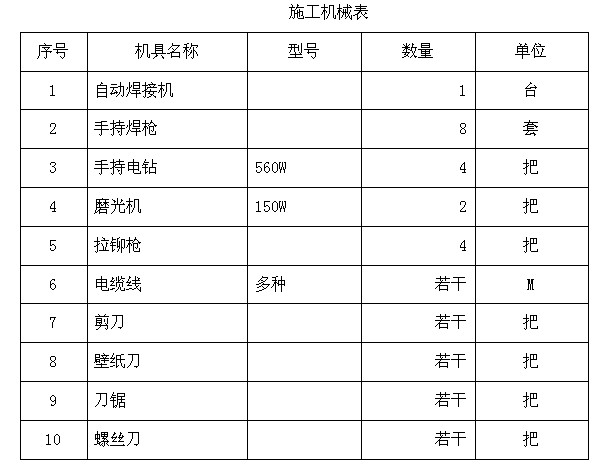

2、施工機具準備

3、勞動力配備
　　　施工時可分班組作業，每班設5－6人，總?cè)藬?shù)及班組設置滿足施工進度需要。
4、技術準備：
　　　施工前編制屋面防水系統施工方案，方案報監理單位和甲方審定后開始施工，施工中應嚴格遵守方案中相關條款內容。

五、對鋼結構基層的要求：鋼結構基層施工完畢，經監理單位和甲方驗收合格后，以書面形式將工作面移交防水公司以后方能施工保溫和防水層。

六、施工工藝流程：
　　　清理屋面并進行清掃――隔汽層的鋪設、搭接粘接――保溫板的鋪設、固定――隔離層的鋪設、臨時固定――底層PVC防水卷材的鋪設、固定――防水層搭接邊焊接――防水細部處理――面層PVC防水卷材鋪設――防水層搭接焊接――防水層收口處理――檢查與驗收――其它
七、主要施工操作要點
??? 1、PE膜隔汽層的鋪設
　　??? 把自然疏松的PE膜材按輪廓布置在基層壓型板上，平整順直，不得扭曲，搭接300mm，用雙面丁基膠帶進行聯接。
　　2、巖棉保溫層的鋪設與施工
　　? 　2.1擠塑保溫板應錯縫鋪貼
　　　? 2.2保溫板的固定，采用螺釘固定每張上層板應與結構固定兩處，并成對角線（具體螺釘密度可根據保溫板尺寸現場確定）。
　　3、隔離層的鋪設
　　? 　把自然疏松的土工布按輪廓布置在擠塑保溫板上，平整順直，不得扭曲，周邊應采用釘子等尖銳物將土工布輕輕扎如保溫層。

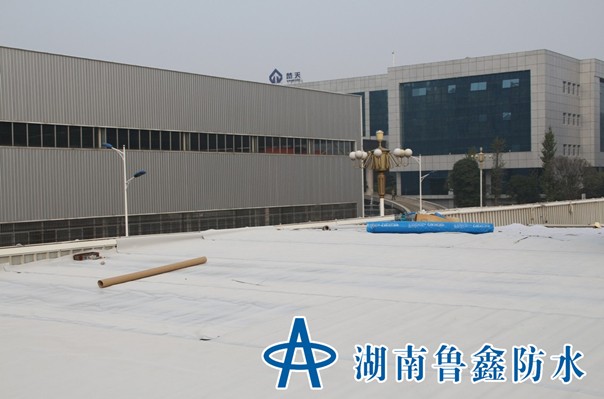

　　4、PVC卷材層的鋪設與施工
??????? 4.1卷材鋪貼方向
　　　????? 4.1.1卷材宜平行屋脊鋪貼，相鄰兩幅卷材的搭接縫應錯開。
　　　????? 4.1.2屋面天溝、檐溝卷材宜順天溝縱向鋪貼，從水落口向分水線（屋脊）鋪貼。
　　　? 4.2.根據確定的鋪貼方向，在基層上用粉線包彈出基準線或在已鋪好卷材邊據卷材搭接寬度和允許偏差在現場彈出尺寸粉線作為控制依據，然后展開卷材按鋪貼位置對不規則的防水部位進行適當剪裁。大面卷材鋪貼時不得拉緊卷材，應成自然平整狀對準彈好的基線。
　　　? 4.3卷材的搭接寬度：長、短邊搭接為100mm，留出固定件固定位置，焊縫有效焊接寬度不小于25mm。

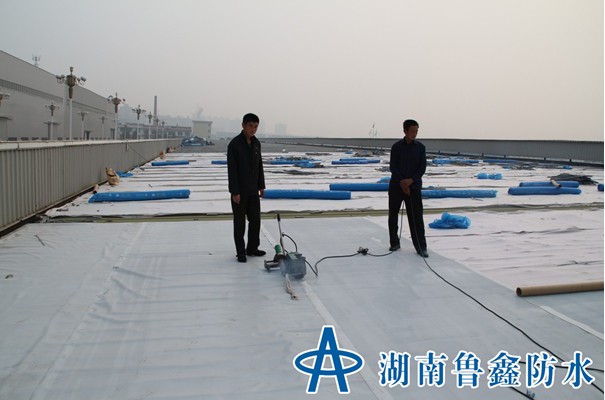

　　　　4.4焊接焊縫時搭接邊處應無水漬、油污等，焊縫邊緣應有均勻而閃亮的熔漿析出，應用平頭螺絲刀對焊縫逐一進行挑試檢驗。
　　??? 4.5卷材的收頭處理：(見鋼結構PVC防水層節點圖紙)
　　???????? 4.5.1卷材收口：卷材收口處用收口壓條固定，收口螺釘間距≤600mm,根據鋼板峰峰間距確定卷材搭接邊固定間距；天溝邊沿的壓條固定間距，其它平板彩鋼收口螺釘固定間距為200mm-250mm。收口無蓋板的卷材封口用密封膏密封。
　　　?????? 4.5.2由此屋面周邊6－8m范圍內為加密區，加密區內卷材搭接邊應采用加密處理，螺釘間距200mm左右并采用U型壓條進行固定。
　　???????? 4.5.3突出屋面的細部按其結構形狀剪裁卷材，并預留搭接邊進行焊接，防水層收口高度距屋面保溫層不低于250mm。
　　???????? 4.5.4 面層防水層的鋪設同底層一樣，面層防水層應同底層防水層搭接部位錯開1/3左右，在鋪設完一幅卷材后，應該先進行周邊焊接（四周）然后再進行卷材搭接和焊接，每幅卷材都需先和底層進行焊接后鋪設新的防水卷材。
??? 5、其它
??????? 5.1屋面的隔氣層、保溫層、防水層三層需要同時協調施工；雨雪天、大風、氣溫低于－5℃天氣禁止施工；防水層、保溫層的所有固定件必須固定在基層屋面板的波峰上。
??????? 5.2防水基層（鋼板層）應牢固、不松動，不得有尖銳或凸出物；
??????? 5.3保溫層鋪設應平整、緊密，施工期嚴格半成品保護：保溫板施工面每日保護，嚴禁被風力刮起。
??????? 5.4固定件必須穿透壓型鋼板均勻固定在波峰上，并穿出至少25mm
??????? 5.5PE膜隔汽層搭接和定位采用丁基膠帶，周邊均用膠帶密封。
七、保證施工質量和安全措施
1、施工質量保證措施
　　　1.1施工人員必須經過嚴格培訓，才能上崗焊接操作；并應全面地掌握應知應會的施工安全技術和質量標準，強化安全與質量意識。
　　　1.2遇五級以上大風，或雨雪天氣，氣溫低于－5℃以下，嚴禁施工。
　　　1.3焊縫質量檢測需采用肉眼外觀檢測和手工檢測同時進行：焊縫外觀沿焊縫邊應均勻密實；手工檢查，用平口螺絲刀沿焊縫稍微用力挑試，檢查有無漏焊點、虛焊點。
　　　1.4防水片材運輸和存放不得與不相容的物質接觸，如油脂、有機溶劑等；施工材料進場后妥善保管，平放在干燥、通風、平整的場地上，遠離明火處，避免日曬雨淋。
　　　1.5天溝部位需做閉水試驗，在落水口全部堵嚴的情況下保持12小時水位無明顯下降即可。
　　　1.6嚴格按照國家有關法律條文履行責任。
2、成品保護措施
　　　2.1　加強成品保護教育，提高施工人員的成品保護意識。
　　　2.2　施工中各專業工種緊密配合，合理安排工序，嚴禁顛倒工序作業。
　　? 2.3　不得在擠塑保溫板或PVC卷材上放置易燃及溶劑性化學物品，不得在上面進行電氣焊工作業。
????? 2.4　嚴禁穿帶釘鞋、硬跟鞋人員進入卷材施工現場，以免損傷卷材影響施工表面質量。
　　? 2.5　105℃以上溫度易燙損片材，施工時應防止煙頭、焊槍等燙傷片材，嚴禁明火或煙頭接觸卷材；
　　　2.6　在已施工完的屋面上臨時堆放材料，特別是金屬配件、避雷針、避雷帶或支架時，必須作好架空保護或隔離保護。
3、施工安全.措施
　　　3.1為維護現場正常工作次序，加強施工現場的安全、防火、治安、衛生等管理。
　　　3.2施工人員必須經過培訓后方可上崗操作；
　　　3.3施工人員應身著工作服，戴好防護用具、安全帶、安全帽、防護手套。???????????????????????????????????
? 　　3.4高空作業必須使用工具包攜帶工具，嚴禁上下拋丟料具。
　? 　3.5非電氣專業人員，嚴禁使用、玩弄機電設備，必須專人操作。
八、文明施工
????? 1、施工現場必須衛生整潔，文明施工做到場容場貌整潔，施工現場地落手清。
????? 2、施工現場材料、半成品必須堆放整齊，半成品堆放必須有地面鋪設紙板或其他材料，零邊料堆放現場要同樣如此。
????? 3、任何人不得隨意在施工現場便溺，堆、倒垃圾，雜物應隨時處理。
????? 4、施工現場宿舍應清潔、整齊、通風良好、采光明亮。
????? 5、現場的材料、工具必須擺放整齊，專人保管。
?
