麻豆人妻av无码一区二区三区|A级成人欧美91一区二区|欧美一区二区三高清视频|黄色三级电影久久网站

一、材料選用
（一）自粘防水卷材
? 本項目使用的3mm雙面自粘卷材中含有特殊的活性基團，使之能夠與結(jié)構(gòu)混凝土中的水泥發(fā)生反應(yīng)，形成“互穿網(wǎng)絡(luò)”結(jié)構(gòu)，達到與結(jié)構(gòu)牢固粘接，從而有效阻止串水。
自粘卷材施工方法靈活。在常溫環(huán)境下，可在沒有明水的潮濕基層上采用水泥素漿粘接施工（濕鋪法）；對于北方冬季氣溫較低的環(huán)境，為防止水泥漿受凍破壞，不能達到粘接效果，因此，根據(jù)現(xiàn)行國家標(biāo)準(zhǔn)《地下工程防水技術(shù)規(guī)范》（GB50108-2001）第4.3.12條規(guī)定，采用空鋪法進行施工。只要把卷材接縫和細部節(jié)點粘接密封牢固，即可達到防水要求。同時，對于低溫環(huán)境，應(yīng)采用適當(dāng)加熱措施，以保證防水層接縫密封良好，以滿足整體防水效果。
3mm雙面自粘防水卷材施工安全環(huán)保，粘結(jié)可靠，便于檢驗。
3mm雙面自粘防水卷材適合于工用與民用建筑的地下室、屋面等防水工程以及施工環(huán)境潮濕的地下、洞庫和地鐵等防水工程。
（二）?3㎜雙面自粘防水卷材外觀應(yīng)符合如下要求：
1)成卷卷材應(yīng)卷緊卷齊，端面里進外出差不得超過20mm。
2）成卷卷材在4-45℃任一產(chǎn)品溫度下應(yīng)易于展開。
3）胎基應(yīng)浸透，不應(yīng)有未被浸漬的條紋。
4）卷材表面應(yīng)平整，不允許有可見的孔洞、結(jié)塊、缺邊與裂口等缺陷。
5）每卷卷材的接頭不應(yīng)超過1個，短的一段不應(yīng)少于1000mm，接頭處應(yīng)剪切整齊，并加長150mm，一批產(chǎn)品中有接頭卷材不應(yīng)超過3%。
二、 施 工 要點
（一）施 工 機具
1、垂直運輸機械、水平運輸車等。
2、掃帚、剪刀、裁紙刀、壓輥等。

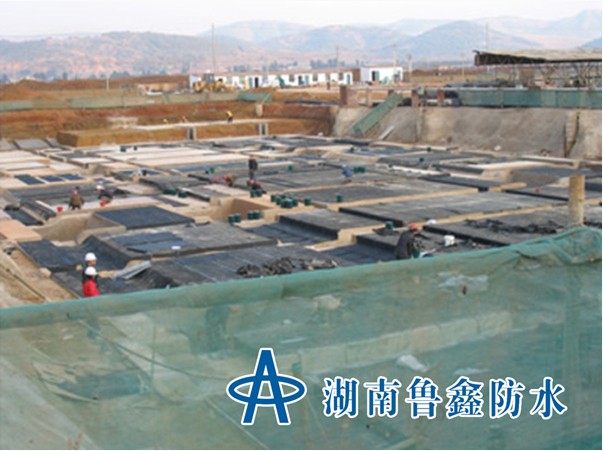

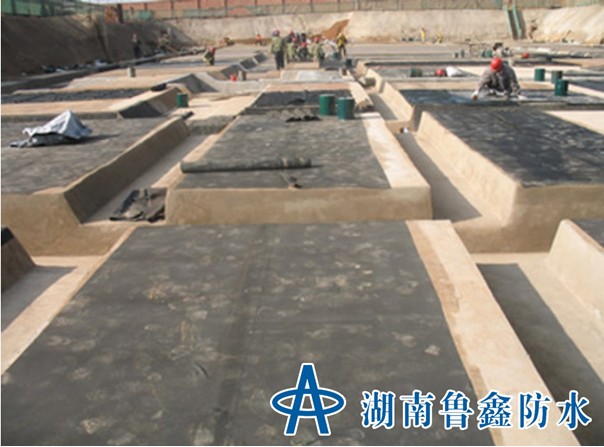

（二）施 工 工藝
1、施工工藝流程
清理基層—定位、彈線—空鋪3㎜雙面自粘防水卷材—接縫處理—滾壓卷材、排氣壓實—節(jié)點加強處理—根據(jù)現(xiàn)場實際情況（以不粘腳為準(zhǔn)）—細石混凝土保護層—檢查修補—質(zhì)量驗收。
2、施工步驟
1） 基層要求：基層表面應(yīng)先作處理，使基層堅實、潔凈，可潮濕（無明水）。
2） 空鋪3mm雙面自粘防水卷材：卷材鋪設(shè)時，先將卷材按彈線定位空鋪在基面上，不要撕去隔離紙（膜），細心校正卷材位置。
3） 輥壓卷材：邊施工邊滾壓卷材，排除卷材下表面的空氣。
4） 接縫處理：相鄰卷材之間接縫采用搭接方法，卷材長短邊的搭接按照搭接指導(dǎo)線進行，搭接寬度不小于100mm；搭接作業(yè)時，撕去卷材搭接處的隔離膜，保證搭接處干凈、干燥沒有灰塵，用壓輥壓實卷材搭接邊，擠出搭接邊的氣泡，緊密壓實粘牢。在冬季溫度較低時施工，應(yīng)采用噴燈烘烤熱熔加熱等措施，以保證搭接牢固，同時還可采用配套密封膏密封卷材搭接縫口。重復(fù)上述操作，直至防水層鋪設(shè)完。
5） 節(jié)點加強處理：節(jié)點處在大面卷材鋪貼完畢后，按規(guī)范要求進行加強處理。

三、質(zhì) 量 驗 收
1、防水施工單位應(yīng)具有相應(yīng)的國家建筑防水工程專業(yè)承包資質(zhì)。
2、防水工經(jīng)過防水專業(yè)培訓(xùn)，持有防水專業(yè)施工崗位證書。
3、基層養(yǎng)護滿足設(shè)計和規(guī)范要求。防水工程施工前，應(yīng)對前項工程進行質(zhì)量驗收，合格后方可施工。
4、各種預(yù)埋管件按設(shè)計及規(guī)范要求應(yīng)事先預(yù)埋，并做好密封防水處理。
5、不宜在雨雪天以及5級以上大風(fēng)中環(huán)境施工。溫度較低時，應(yīng)采用熱熔等輔助加熱措施鋪貼自粘卷材防水層。
?
